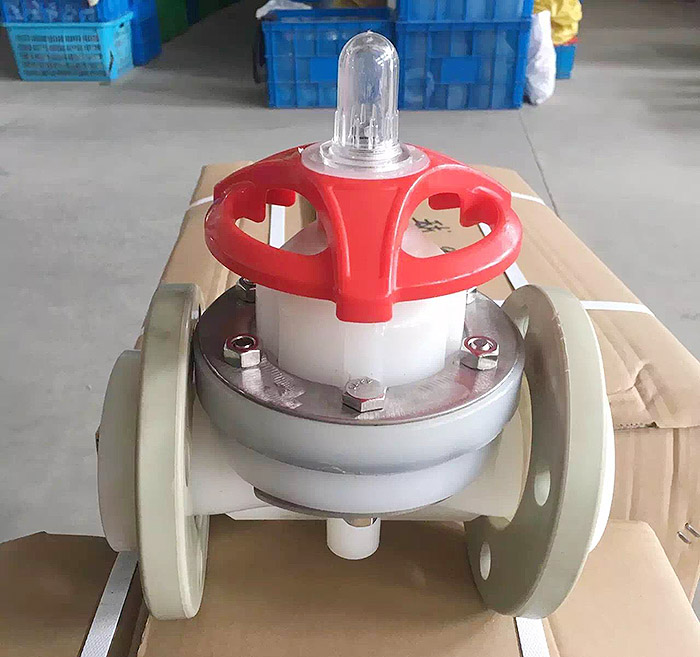

- FRPP法蘭式隔膜閥
-
FRPP法蘭式隔膜閥用耐腐蝕的塑料閥座和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。適用于強酸、強堿等強腐蝕性介質的調節。塑料隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大；無泄漏，能用于高粘度及有懸浮顆粒介質的調節。 FRPP法蘭式隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%后的流量變化不大。
在線咨詢 PDF下載
訂購熱線：18912111793
產品詳情/ PARAMETERS
產品介紹：
FRFRPP法蘭式隔膜閥中文別名FRPP法蘭式隔膜閥
類型：特殊形式的截?cái)嚅y。
FRPP法蘭式隔膜閥與其它閥門的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
如果你有什么特別需要修改的我們回根據您的需求和我們的生產能力 盡全力做好，謝謝您的合作。
FRPP法蘭式隔膜閥用耐腐蝕的塑料閥座和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。適用于強酸、強堿等強腐蝕性介質的調節。塑料隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大；無泄漏，能用于高粘度及有懸浮顆粒介質的調節。 FRPP法蘭式隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%后的流量變化不大。
pp法蘭式隔膜閥零件材質表：
| NO | 名稱 | 材質 |
| 1 | 螺柱 | 鋼、不銹鋼 |
| 2 | 指示器 | 鋼 |
| 3 | 限位罩 | AS |
| 4 | 卡簧 | 鋼、不銹鋼 |
| 5 | 手輪 | ABS、FRPP閥門 |
| 6 | 壓緊螺母 | FRPP、C-PVC、不銹鋼 |
| 7 | 襯環 | PTFE |
| 8 | 閥桿螺母 | 鋼、銅HT300 |
| 9 | 閥桿 | 鋼、不銹鋼 |
| 10 | 閥蓋 | FRPP、PVDF、C-PVC |
| 11 | 軸承 | 單向推力球軸承 |
| 12 | 螺母 | 鋼、不銹鋼 |
| 13 | 螺柱 | 鋼、不銹鋼 |
| 14 | 閥體 | FRPP閥門、PVDF、C-PVC |
| 15 | 墊膜 | EPDM、NBR |
| 16 | 隔膜片 | FEP、(F46)、PTFE、PVDF |
| 17 | 銷 | 鋼、不銹鋼 |
| 18 | 閥瓣 | 鑄鐵、玻璃鋼、PVDF、PPO |
1、第1、8、9項材質如用SUS-304或SUS-316為特殊規格。
2、PVDF隔膜閥上蓋標準材質使用FRPP、如須使用PVDF上蓋為特殊規格。FRPP、PVDF、ABS、C-PVC隔膜閥工作壓力和工作溫度表(HG/T2643-94)?
| DN?MPa0C | PVDF | 重量=Kg/臺 | |||||
| -40-60 | 61-90 | 91-140 | RPP | PVDF | ABS | C-PVC | |
| 15 | 1 | 0.9 | 0.7 | 0.8 | 1.2 | 0.8 | 1 |
| 20 | 1 | 0.9 | 0.7 | 0.9 | 1.6 | 0.9 | 1.3 |
| 25 | 1 | 0.9 | 0.7 | 1.0 | 1.8 | 1.0 | 1.5 |
| 32 | 1 | 0.9 | 0.7 | 1.3 | 2.4 | 1.3 | 2 |
| 40 | 0.8 | 0.7 | 0.5 | 1.8 | 3 | 1.8 | 2.5 |
| 50 | 0.8 | 0.6 | 0.5 | 2.5 | 3.9 | 2.6 | 3.2 |
| 65 | 0.8 | .5 | 0.4 | 5 | 7.8 | 5.1 | 6.2 |
| 80 | 0.7 | .5 | 0.4 | 6.1 | 8.9 | 6.2 | 7.5 |
| 10 | 0.6 | 0.5 | 0.4 | 9.7 | 15 | 6 | 12.6 |
| 125 | 0.5 | 0.4 | 0.3 | 13.5 | 21 | 14 | 17.6 |
| 150 | 0.5 | 0.3 | 0.2 | 25 | 37 | 25.5 | 31 |
| 200 | 0.4 | 0.25 | 0.2 | 36.5 | 56 | 37.2 | 47 |
| 250 | 0.4 | 0.25 | 0.2 | 50 | 96 | 52 | 60 |
| 300 | 0.4 | 0.25 | 0.2 | 68 | 120 | 72 | 85 |
